BANANA JET FAN


BANANA JET FAN





특징

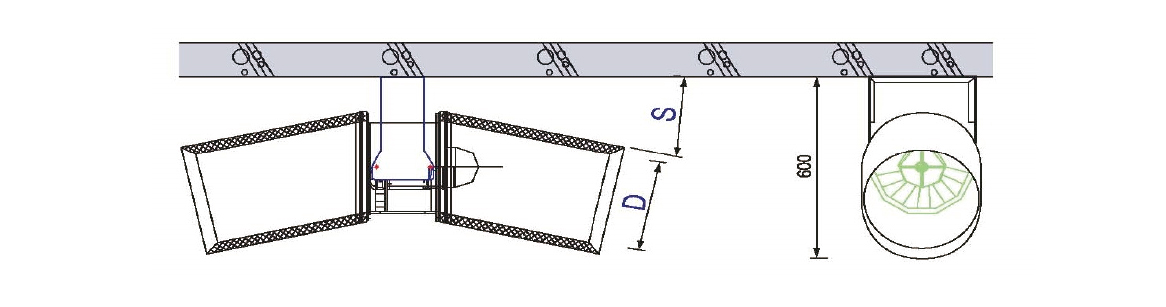

BANANA 형상에 따른 설치 높이의 최소화
구조체 및 설비배관 등의 간섭 최소화로 설치 용이
설치높이에 관계없이 기류방향 조정 용이
벽효과, 코안다효과 및 배경속도에 따른 마찰손실 최소화
제연모드시 높이 재조정없이 역회전(Reverso Actlon) 가능
에어가이드 장착시 동익에 의해 발생되는 선회류(Swirl Flow)를 제거함으로써 직진성을 향상시켜 도달거리 및 휀 효율 상승



적용기술

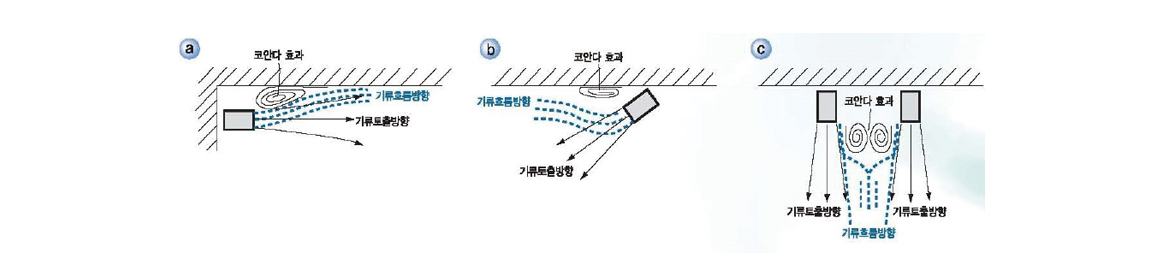

1. 코안다효과(Coanda Effect)
코안다 효과에 의해 벽체 인접영역에서 발생하는 재순환영역은 Jet분류의 방향을 외객시켜 환기효율을 감소시킨다.
BANANA JET FAN은 벽 부근에서 낮은 속도를 유지시키므로 코안다 효과는 발생하지 않는다.




* 코안다 효과(Coanda Effect)
벽면이나 천장면에 접근하여 분출된 기류가 그 면에서 빨려서 부착하여 흐르는 경향을 갖는 것을 말한다. 이 경우 한쪽만 확산하므로 자유 분류에 비해 속도의 김쇠가 작고, 도달 거리가 길어진다.
[건축용어사전(현대건축관용어편찬위원회)]

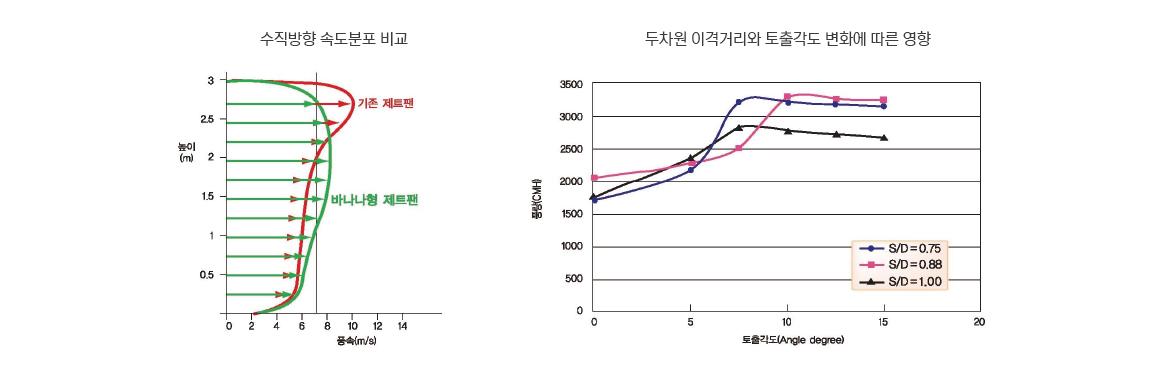

2. 균일도가 높은 배경속도
균일속도는 기류속도를 효과적으로 증가시키므로 FAN의 필요 추력을 감소시킨다.





3. Kempf 으로 판단된 벽면 마찰효과
FAN에 인접하여 벽체가 위치하면 확산되는 높은 풍속이 벽체에 접촉하여 공기에 제공되었던 추력(Thrust)이 감소한다..


* Kempf 이론
벽뜨거울 때 분해하기 쉬운 화합물을 감압하 저온에서 승화시키는 장치. 독일의 R. Kempf가 1908~1918년에 고안하였다.
2종류의 것이 있는데, 모두 수평형 승화 장치이므로 승화 생성물이 승화시킨 물질을 넣은 용기 중에 낙하하는 일 없이 순수하게 추출된다.
캠프의 진공 승화 장치 眞空昇華裝置 Kempf vacuum sublimation apparatas, Vakuum-sublimationsapparat nach Kempf [
[화학대사전, 2001, 5.]

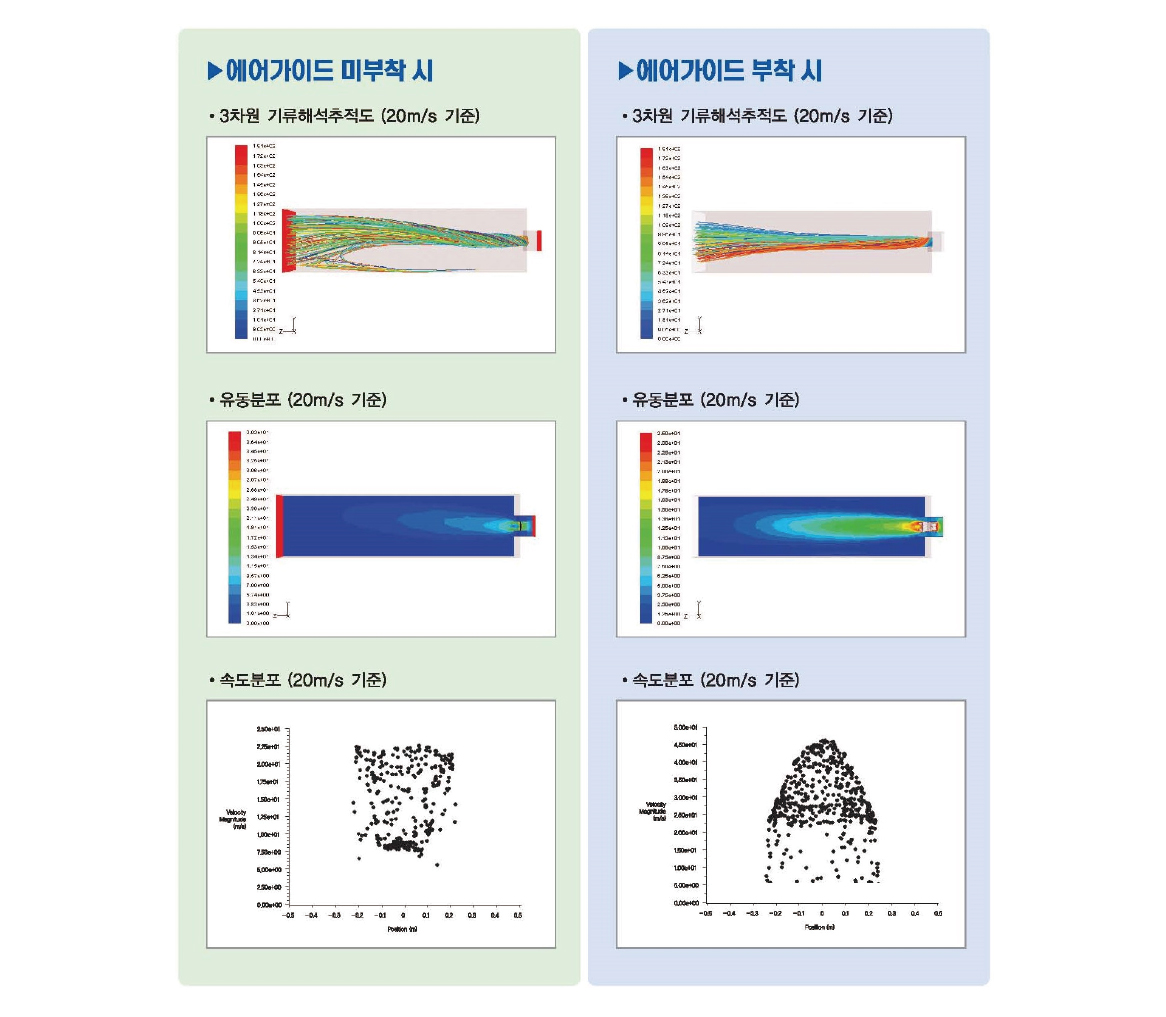

에어가이드 부착에 따른 성능비교

유인팬과 같이 축류형 송풍기는 원심 송풍기에 비해 비교적 낮은 압력에서 다량의 풍랑이 요구될 때 적합하며 원심형에 비해 효율이 높은 반면 소음이 크고 설계점 밖의 풍량에 대해 효율이 급격히 떨어지는 결함이 있다.
이러한 현상을 제거하기 위해 에어가이드 (에어크트레이드) 부착하여, 동일 (ROTOR) 뒤에 정익(STATOR)이 붙을 경우 동익에 의해 발생되는 선회류 (SWIRL FLOW)를 제거함으로써 정압과 효을이 상승한다.

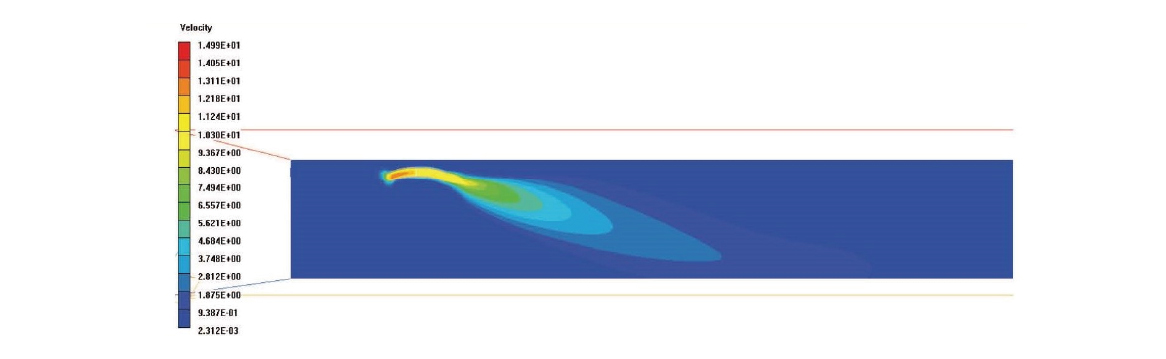

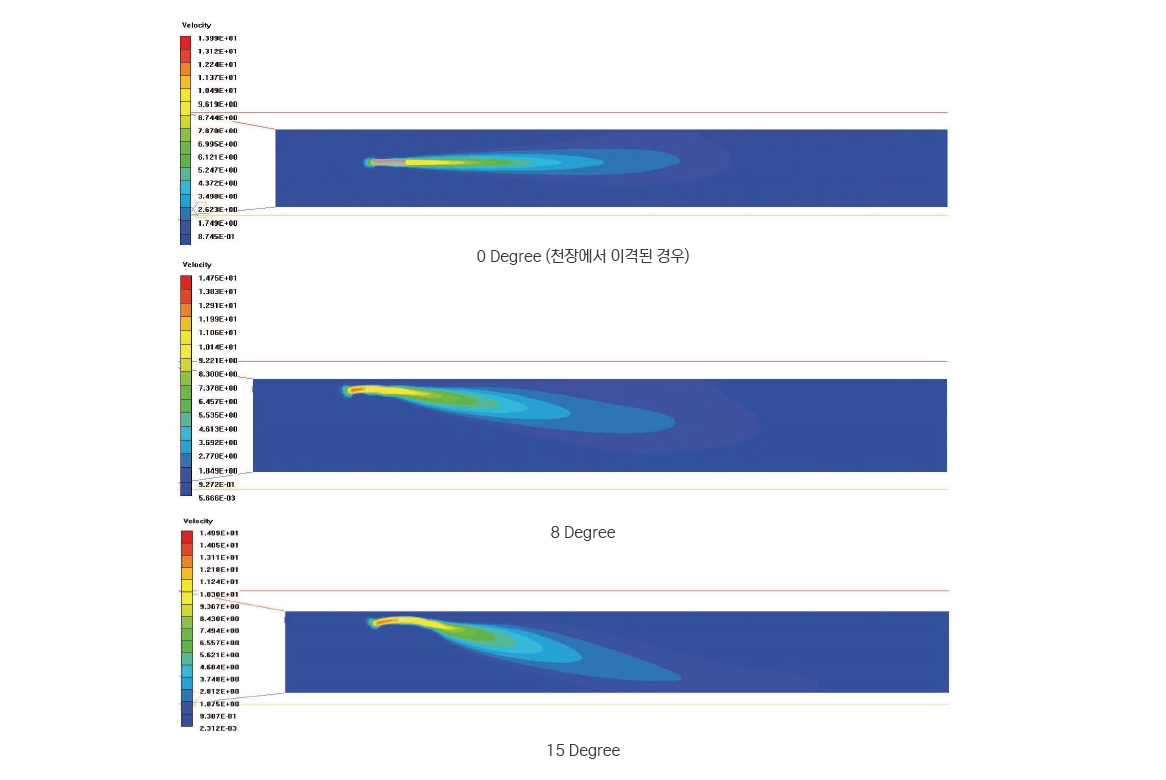

토출각도 변화에 따른 속도 CONTOUR 분포

직류를 발생시키는 유인팬은 천정부근의 유속만 급격히 증가하여 주기류 유통이 천정부근에서만 발행하여 사람의 호흡선에 있는 오염물질을 이송시키지 못하며 천정면의 유동저항이 증가한다.
토출각도를 8도 이상으로 증가시키면 호흡선 부근까지 기류가 도달함으로써 신선외기는 사람의 호흡선까지 유도할 수 있으며 천정면의 저항도 감소시켜 에너지절약을 도모할 수 있으며 기류의 도달거리도는 차이가 없다.




제품사양
