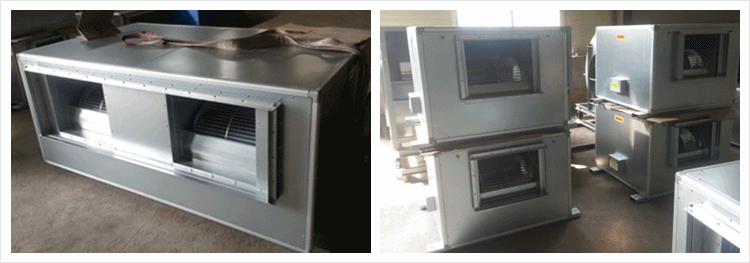

행거팬

행거 type 급,배기팬

DKH-S35, DKH-S70, DKH-S100, DKH-T10, DKH-T12, DKH-T20, DKH-T28, DKH-T32, DKH-T38
(AHF-S35, AHF-S60, AHF-S70, AHF-T10, AHF-T12, AHF-T20, AHF-T28, AHF-T32, AHF-T38)

MODEL 특징

- FAN과 루버을 일체화 함으로 간단하다.
- 층고가 낮은 천정에도 살치가 용이하다.
- 별도의 FAN ROOM이 없어도 시공이 가능하여 공사비 절감 효과가 있다.
- 설치가 쉽워 공사비 절감효과.
- 제풍속 풍량의 다 제품으로 현장 여건에에 따라 제품 선정

제품 제원표(벨트 구동형)

모델명	풍량 (CMH)	정압 (mmAq)	팬크기 (인치)	구동 방식	동 력 (KW)	극 수 (PH)	전 압 (V)	주파수 (HZ)	무 게 (kg/중)	비 고
DKH-S35 (AHF-S03)	1,000~3,500	5~20	10"	직결	0.4	단상	220	60	30	싱글
DKH-S70 (AHF-S06)	2,500~7,000	5~20	12"	벨트	0.75~2.2	3상	380	60	60~80	싱글
DKH-S100 (AHF-S07)	5,000~10,000	5~20	15"	벨트	1.5~3.7	3상	380	60	75~95	싱글
DKH-T10 (AHF-T10)	5,000~10,000	5~20	12"	벨트	1.5	3상	380	60	100	더블
DKH-T12 (AHF-T12)	6,000~12,000	5~20	12"	벨트	2.2	3상	380	60	120	더블
DKH-T20 (AHF-T20)	10,000~20,000	5~20	15"	벨트	3.7	3상	380	60	160	더블
DKH-T28 (AHF-T28)	12,000~28,000	5~20	15"	벨트	5.5	3상	380	60	190	더블
DKH-T32 (AHF-T32)	15,000~32,000	5~20	18"	벨트	7.5	3상	380	60	230	더블
DKH-T38 (AHF-T38)	20,000~38,000	5~20	18"	벨트	11	3상	380	60	260	더블

제품의 사용 용도

- 일반 지하 주차장, 주상복합 주차장, 대형 공간 환기 시설 등등

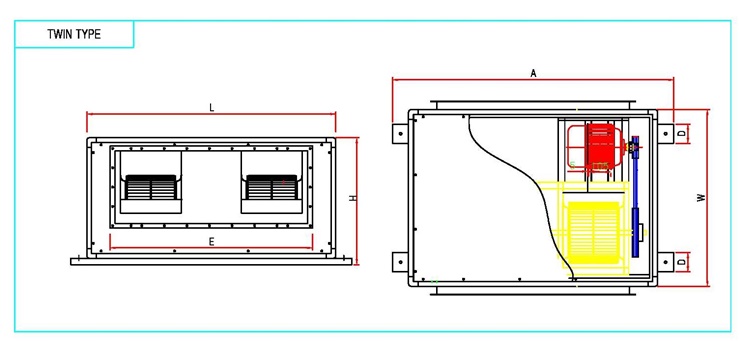

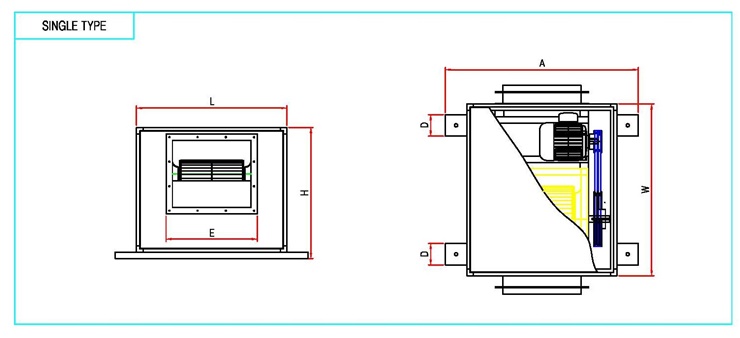

제품 도면

제품 및 설치규격

TYPE	MODEL	풍 량 (CMH)	동 력 (KW)	규 격(mm)			규 격(mm)
TYPE	MODEL	풍 량 (CMH)	동 력 (KW)	L	W	H	A	D	E	F
SINGLE TYPE
	DKH-S35 (AHF-S03)	1,000~3,500	0.4	800	950	665	970	105	510	350
	DKH-S60 (AHF-S06)	2,500~7,000	0.75~2.2	1,000	1,060	815	1,170	100	700	460
	DKH-S70 (AHF-S07)	5,000~10,000	1.5~3.7	1,110	1,370	1,005	1,280	100	810	650
TWIN TYPE
	DKH-T10 (AHF-T10)	5,000~10,000	1.5	1,530	950	755	1,700	105	1,300	440
	DKH-T12 (AHF-T12)	6,000~12,000	2.2	1,530	950	755	1,700	105	1,300	440
	DKH-T20 (AHF-T20)	10,000~20,000	3.7	1,870	1,060	910	1,970	100	1,500	550
	DKH-T28 (AHF-T28)	12,000~28,000	5.5	1,870	1,060	910	1,970	100	1,500	550
	DKH-T32 (AHF-T32)	15,000~32,000	7.5	2,230	1,370	1,110	2,400	100	1,926	750
	DKH-T38 (AHF-T38)	20,000~38,000	11	2,230	1,370	1,110	2,400	100	1,926	750

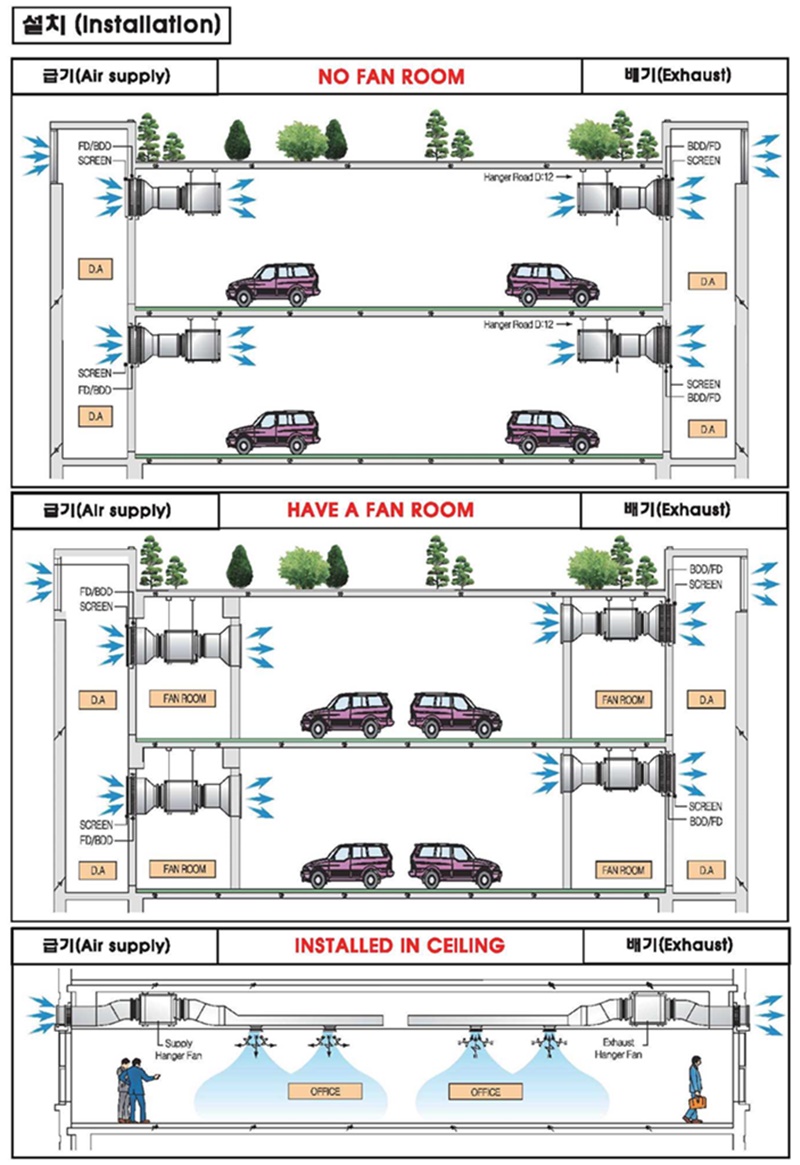

설치 개요

설치

- 행거팬은 천정형 설치 TYPE 이어야 한다.
- 행거팬은 천장에 앙카볼트 또는 그외의 SUPPORT를 이용 하여 견고히 부착 하여야한다.
- 이중 BOLT & NUT를 사용 하여 풀림 방지를 하고, 무진동 스프링을 이용 하여
진동 및 풀림 방지를 하여야 한다.
- 최소 4개소 이상의 지점을 지지하여야 하며, 최소 전선볼트 12mm이상으로 시공 하여야 한다.

운전 조건

- 근무자에 의한 수동운전.
- 타이머 운전
- 차량의 출입 시간대별 빈도수에 의한 타이머 운전.
- CO 또는 CO2 농도에 의한 자동 운전.
- 오염농도가 제일 높은 배기구 쪽이나
각각의 Zone별 분산 배치된 CO 감지기에 의한 농도별 간헐 운전.
