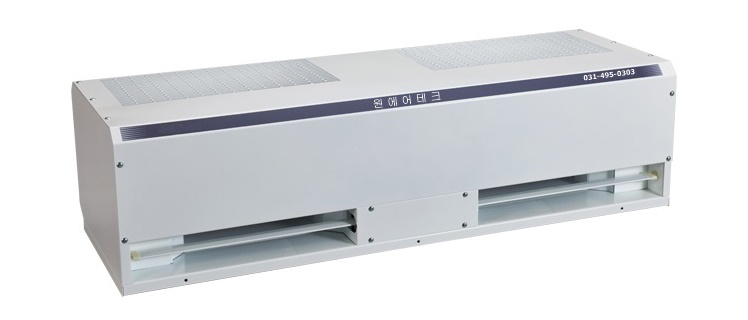

특수산업형 에어커튼


특수산업형 Type (고효율 인증모터)

국내 최초 고효율 모터 인증 제품

전면 흡입 방식의 SIROCCO FAN Type




대형공장, 식품공장, 음식물처리장 등 강한 차단을 요하는 곳
(특수산업형 에어커튼)
FS-SN2010, FS-SN2012
(FA-SF10A, FA-SF12A)

차단 높이 : 4.0m ~ 8.0m 이상 ( 현장 여건에 따라 차이가 있을 수 있습니다.)
속도 조절 : 단속도 제어 또는 인버터 방식의 속도 조절(별도 판넬제작)
조작 방법 : 콘트롤 판넬 제어

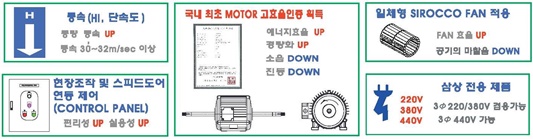

제품의 특징

- 특수 산업형 최초의 고효율 모터 인증 제품
- FAN UNIT의 이중구조를 일체형으로 제작 고풍속 실현
- 최적의 풍속 및 풍량, 좌우의 빈 토출 공간을 특수 설계로 인한 전면 풍속
- 에어커튼의 FAN을 STEEL 구조로 하여, 강도 및 수명이 길다.
- 특수 설계로 장비의 진동 및 소음을 최소화
- 밀폐형 모터로 모터 내부의 이물질에 의한 소손이 적다.




제어방식

Control panel type의 제어방식으로 중앙감시반 제어 및 도어 연동 제어에 의한, 도어open 유무의 확인이 용이하다.
리미트 type의 제어방식 : 간편한 제어 방식으로 도어의 Open/Close에 의한 On/Off 되는 방식




제품 외형도



SIZE L (mm) H (mm) D (mm)
1000 1000 348 267
1200 1200 348 267




제품의 사양

60Hz Model

모델명

크기(HxDxL)

Motor
Impeller
속도 사용전압
3상(V)
소비전력
(KW)
소비전류
(A)
풍속
(m/s)
풍량
(cmm)
소음
(d/B)
무게
(Kg/중)
FS-SN2010

(FA-SF10A)

348x267x1,000

3상4극
STEEL
IMPELLER

220 2.4 3.9

34

85

82 43.0
380 2.0 3.7
440 1.9 3.0
FS-SN2012

(FA-SF12A)

348x267x1,200

220 2.4 3.9

34

85 82 45.0
380 2.0 3.7
440 1.9 3.0
Motor 사용가능 전압 : 3상 380V / 3상 220V / 3상 440V
상기 표의 소비전류는 운전시의 부하 전류임.
440V 및 460V 용 제품은 주문 제작으로 발주시 납품시기 협의



CONTROL PANEL 설치시 기능
DOOR와의 연동기능으로 DOOR Open/Close에 따라 에어커튼의 자동 On/Off 제어
중앙 감시반 제어 기능 (FAN 기동/정지, 상태감시, 경보감시)
MCCB 및 모터 과부하 장치 내장
DOOR의 한장소 묶음 제어 방식과 개별 제어 방식으로 선택
묶음제어 방식 : 시공비 및 판넬비용이 저렴하나, 사후 관리의 문제가 있음.(1대 고장시 전체를 사용하지 못함.)
개별제어 방식 : 시공비 및 판넬비용이 고가이나, 사후 관리의 문제가 없음.


CONTROL PANEL 재질 및 기본 사항
STEEL TYPE : 5Y-7/2 분체도장 / 옥내 분전반 TYPE SUS TYPE : SUS 304 1.2t 옥내 이중도어 기본사항 이외의 내용은 추가사항이며, 별도 견적입니다.

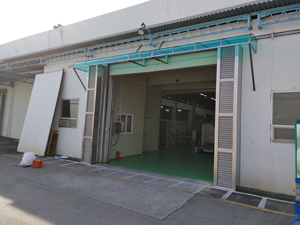

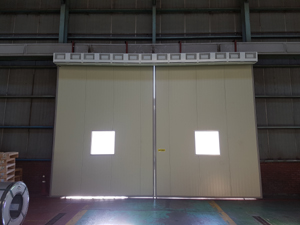

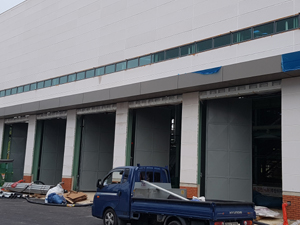

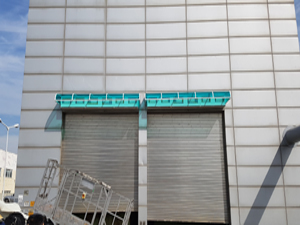

설치사례

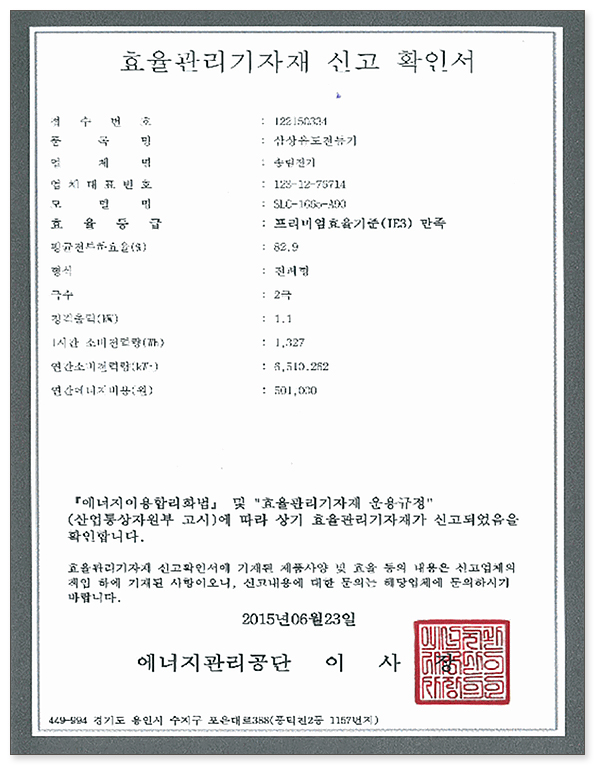

고효율 모터 인증서
