슬림 행거팬


FD 슬림형 급,배기팬


DKS-S10, DKS-S12, DKS-S14, DKS-S16, DKS-S18
(FK-SH10, FK-SH12, FK-SH14, FK-SH16, FK-SH18)

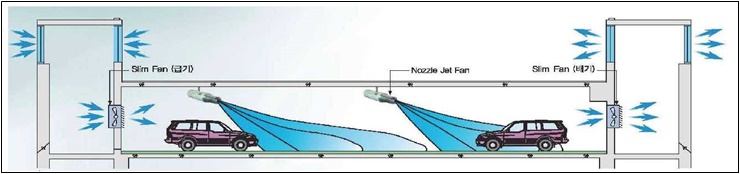

설치 구성도

급,배기용 자력식 FD 슬림팬은 벽체에 매립 또는 부착 설치 하여, 시공이 간편 하며 회전 중량체인 원심력 조속기를 내장하여 편의 가동시 원 심회전력에 의해 B.D.D와 F.D 겸용 셧터를 기계적으로 OPEN하여 떨림,진동을 방지하고, 팬의 효율을 최대로 유지 할 수 있으며, 팬 정지시 자동으로 셧터를 닫아 B.D.D. 및 F.D의 기능을 수행한다.




MODEL 특징

[벽체 매립형]
- 팬 설치시 별도의 FAN ROOM이 필요 없으며 공간의 활용이 용이하다.
- 벽체 매립 또는 볍 부착형으로 설치 시공이 간편 하며,
  건물의 층고를 줄여 건축 공사비의 절감 효과가 있다.

[B.D.D + F.D. 셧터 일체형]
- B.D.D, F.D 셧터를 일체화 함으로써 구조가 간단하다.
- 시스템의 단순화로 유지보수가 용이하다.
- F.D 및 B.D.를 위한 별도의 DUCT의 설치가 필요없으며, 공사비의 절감을 가져온다.

[원심형 조속기 설치]
- 팬의 원심회전력을 활용하여 B.D.D 및 F.D 겸용 셧터를 개폐함으로써 시스템이 안정적이며,
- 셧터를 조속기로 개폐함으로써 소음이 없다.

[벤츄레관 설치]
- 임펠라의 토출측에 원형 벤츄리를 설치하여, 기류의 유동을 층류로 유도하여 공기가 재순환 되지
- 아니하도록 개선하여 에너지의 손실을 줄여 팬의 효율을 극대화한 제품.

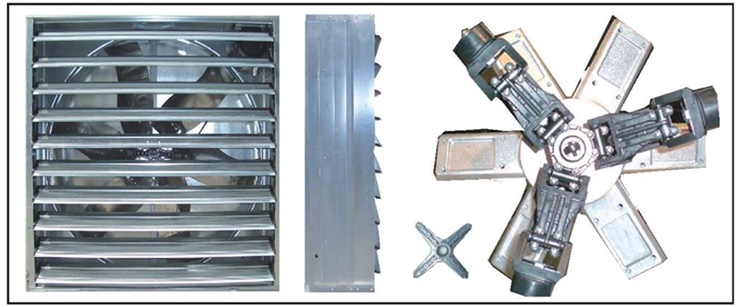

- 셧터 링크 및 십자 고정대.


제품 사양(벨트 구동형)

모델명 풍 량 (CMH) 동 력
(KW)
전 압
(V)
극 수
(P)
주파수
(Hz)
무 게
(Kg)
비 고
4mmAq 9mmAq
DKS-S10
(FK-SH10)
10,000 7,000 1.1 380 4 60 50
DKS-S12
(FK-SH12)
17,000 14,000 1.1 380 4 60 55
DKS-S14
(FK-SH14)
24,000 20,000 1.5 380 4 60 75
DKS-S16
(FK-SH16)
32,000 25,000 1.5 380 4 60 85
DKS-S18
(FK-SH18)
38,000 30,000 2.2 380 4 60 95


제품의 사용 용도

일반 지하 주차장, 주상복합 주차장, 대형 공간 환기 시설 등등

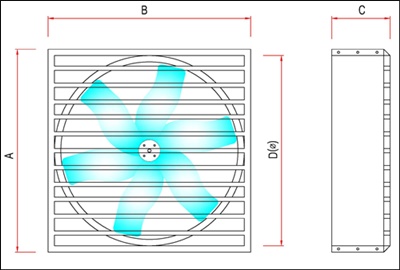

제품 제원표 및 도면

구 분 명 칭 재 질 구 분 명 칭 재 질
1 Cashing Galvarized Steel 1.6t 2 Shutter Link Aluminum Diecasting
3 Impeller Gi 1.6t / sts 1.5t 4 십자 고정대 Aluminum Diecasting
5 Shutter Galvarized Steel 1.6t 6 원심 조속기 ABS




구분 칫 수 (mm)
DKS-S10
(FK-SH10)
DKS-S12
(FK-SH12)
DKS-S14
(FK-SH14)
DKS-S16
(FK-SH16)
DKS-S18
(FK-SH18)
DKS-S20
(FK-SH20)
가로 960 1,125 1,380 1,530 1,750 1,910
세로 960 1,125 1,380 1,530 1,750 1,910
두께 455 455 455 455 455 455
팬 직경 780 1,032 1,282 1,392 1,590 1,760
Sleev 980 1,145 1,400 1,550 1,770 1,930

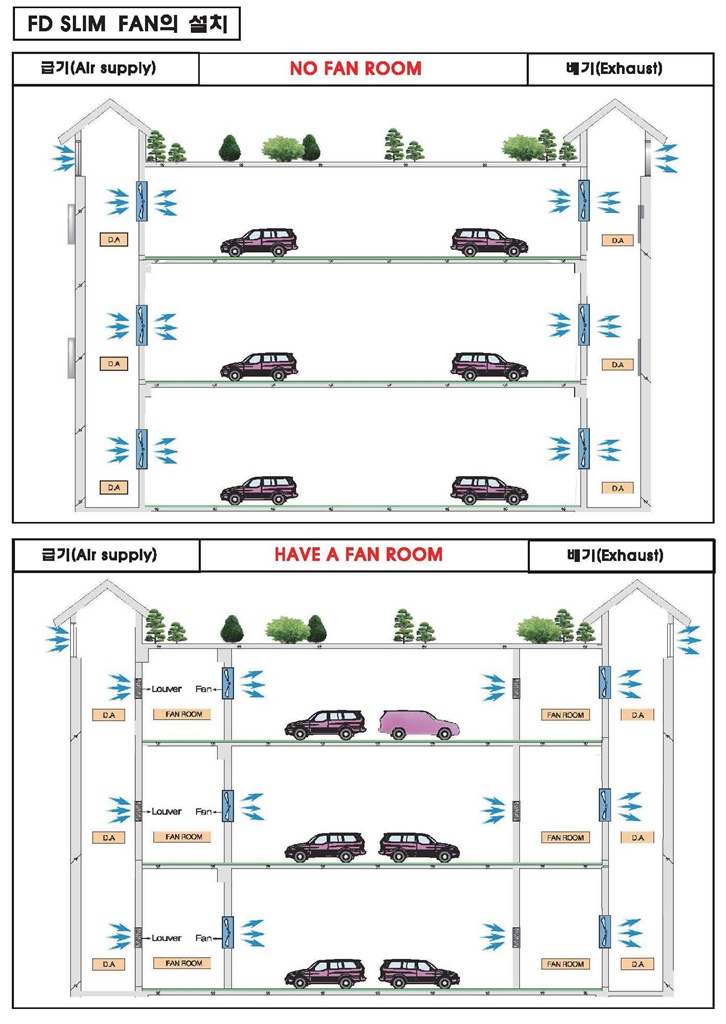

설치 개요



설치

- 슬림 행거팬은 벽부형 설치 TYPE 이다.
- 슬림 행거팬은 벽을 팬 사이즈에 맞게 타공을 하거나 배기량에 문제가 없는 정도의 타공을 하여
- 타공부에 끼워 넣거나 또는 벽에 앵글 기타 자재를 이용 SUPPORT를 설치하여
  견고히 부착 하여야한다.
- 최소 4개소 이상의 지점을 지지하여야 하며, 설치 후 외부의 후레싱 마감 시공 하여야 한다.


운전 조건

- 근무자에 의한 수동운전.
- 타이머 운전
- 차량의 출입 시간대별 빈도수에 의한 타이머 운전.
- CO 또는 CO2 농도에 의한 자동 운전.
- 오염농도가 제일 높은 배기구 쪽이나
  각각의 Zone별 분산 배치된 CO 감지기에 의한 농도별 간헐 운전.
