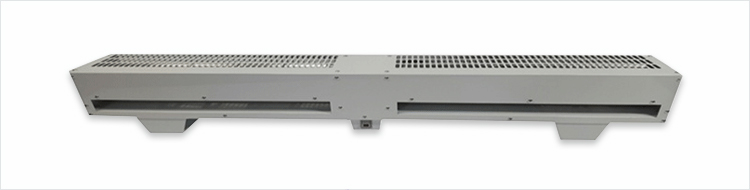

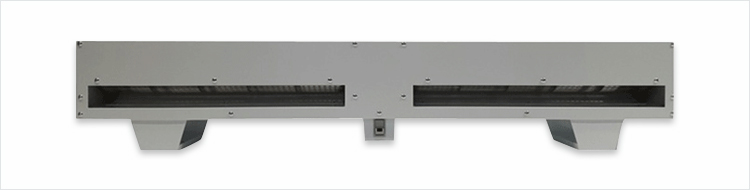

LONG FAN(크로스펜)


환기용 롱팬



DKFS-150, DKFS-180, DKFS-240, DKFS-350
(ALF-15PS, ALF-18PS, ALF-24PS, ALF-35PS)


제품 사양

- 팬 점검용 개별 운전 수위치 부착
- 팬 동작 표시등 부착 및 과부하 방지용 휴즈 내장
- 각 종 부하 ( CO2 센서, 온도, 습도 센서 등 )의 수신에의한 자동 운전 기능(판넬 제어 방식)
- 정회전의 AC MOTOR와 회전수 조절이 가능한 BLDC 모터로 제작 가능 (MOTOR 주문사양)


MODEL 특징

- 주차장 환기용 FAN으로 면적대비 풍량이 일정하며, 회전시 공기의 마찰음을 최소화
- 정숙하고 조용한 운전이 가능
- 제품의 최소 경량화로 설치 및 점검 , 보수가 용이 하다
- 임페라 재질은 알루미늄과 ABS 합성수지 제품이 있다


제품의 사용 용도

- 일반 지하 주차장, 주상복합 주차장, 가설현장, 결로 방지용 환기, 대형 공간 환기 시설 등등


MODEL DATA

모델명

크기
(HxDxL)

모터사양
임페라재질
속도단 전압
(V)
소비전력
(W)
소비전류
(A)
풍속
(m/s)
풍량
(CMH)
소음
(d/B)
무게
(Kg)
DKFS-150

(ALF-15PS)

158x162x1128 단상 4극
ABS & AL
HI 220 110 0.5 11 1,500 56 15
DKFS-180

(ALF-18PS)

158x162x1128 단상 4극
ABS & AL
HI 220 190 0.86 11 1,800 58 16
DKFS-240

(ALF-24PS)

158x162x1476 단상 4극
ABS
HI 230 190 1.1 12 2,400 60 18
DKFS-350

(ALF-35PS)

201x185x1419 단상 4극
AL
HI 220 450 2.1 14 3,900 61 21


MODEL DWG. & SIZE



MODEL 길이(mm) 설치높이(mm)
DKFS-150

(ALF-15PS)

1128 최소 300mm 이상 현장맞춤
DKFS-180

(ALF-18PS)

1128 최소 300mm 이상 현장맞춤
DKFS-240

(ALF-24PS)

1476 최소 300mm 이상 현장맞춤
DKFS-350

(ALF-35PS)

1419 최소 300mm 이상 현장맞춤

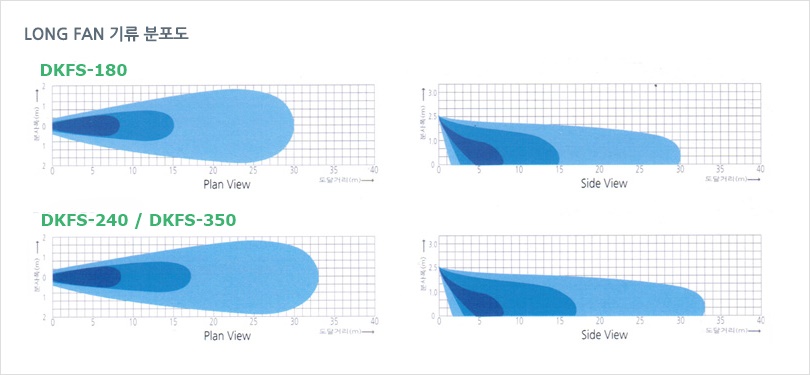

MODEL별 분포도



설치사례


구리 별내 지하 주차장 급기용
( Long fan 3500cmh )


서울 대학교 과학관 복도 환기용
( 강 중 약 3단 조절 개조용 Long fan )


경남 거제 빌라 지하 주차장
( Long fan 3500cmh )
