준특수산업형 에어커튼
준특수산업형 Type (고효율 인증모터)
국내 최초 고효율 모터 인증 제품
상부 흡입 방식의 SIROCCO FAN Type
대형공장, 식품공장, 음식물처리장 등 강한 차단을 요하는 곳
(준특수 산업형 에어커튼) FS-SM2010, FS-SM2012 (FA-MF10A, FA-MF12A)
차단 높이 : 3.5m ~ 4.5m 이상 ( 현장 여건에 따라 차이가 있을 수 있습니다.)
속도 조절 : 단속도 제어 또는 인버터 방식의 속도 조절(별도 판넬제작) 조작 방법 : 콘트롤 판넬 제어

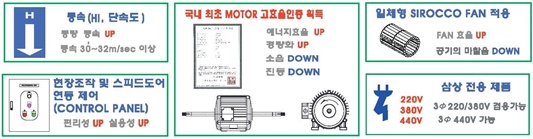

제품의 특징
- 준특수 산업형 최초의 고효율 모터 인증 제품
- FAN UNIT의 이중구조를 일체형으로 제작 고풍속 실현 - 최적의 풍속 및 풍량, 좌우의 빈 토출 공간을 특수 설계로 인한 전면 풍속 - 에어커튼의 FAN을 STEEL 구조로 하여, 강도 및 수명이 길다. - 특수 설계로 장비의 진동 및 소음을 최소화 - 밀폐형 모터로 모터 내부의 이물질에 의한 소손이 적다.
-20℃ 이하 냉동9저온)에서 사용 가능하며, 바닥면 1M 높이에서 8m/s의
강력하고
지속성이 강한 풍속으로 냉기 유출 방지 미치 외기차단 효과가 극대화된 제품.
제어방식
Control panel type의 제어방식으로 중앙감시반 제어 및 도어 연동 제어에 의한, 도어open 유무의 확인이 용이하다.
리미트 type의 제어방식 : 간편한 제어 방식으로 도어의 Open/Close에 의한 On/Off 되는 방식

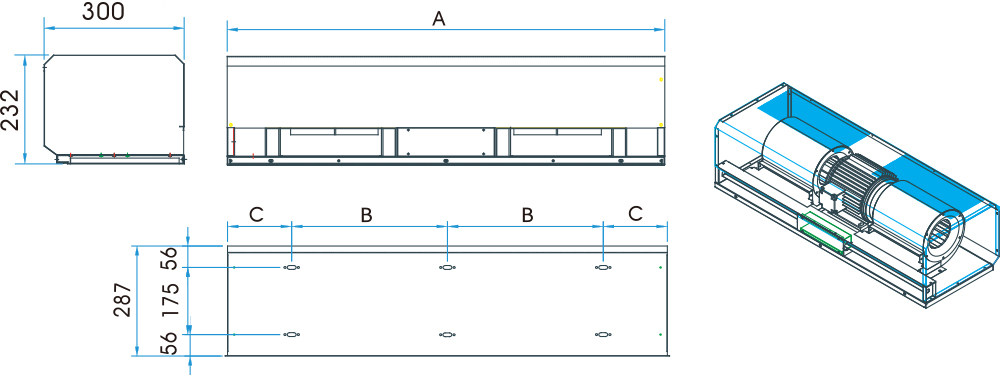

제품 외형도
제품의 사양
Motor 사용가능 전압 : 3상 380V / 단상 220V
상기 표의 소비전류는 운전시의 부하 전류임.
CONTROL PANEL 설치시 기능
DOOR와의 연동기능으로 DOOR Open/Close에 따라 에어커튼의 자동 On/Off 제어
중앙 감시반 제어 기능 (FAN 기동/정지, 상태감시, 경보감시) MCCB 및 모터 과부하 장치 내장 DOOR의 한장소 묶음 제어 방식과 개별 제어 방식으로 선택
묶음제어 방식 : 시공비 및 판넬비용이 저렴하나, 사후 관리의 문제가 있음.(1대 고장시 전체를 사용하지 못함.)
개별제어 방식 : 시공비 및 판넬비용이 고가이나, 사후 관리의 문제가 없음.
CONTROL PANEL 재질 및 기본 사항
STEEL TYPE : 5Y-7/2 분체도장 / 옥내 분전반 TYPE
SUS TYPE : SUS 304 1.2t 옥내 이중도어
기본사항 이외의 내용은 추가사항이며, 별도 견적입니다.
설치사례

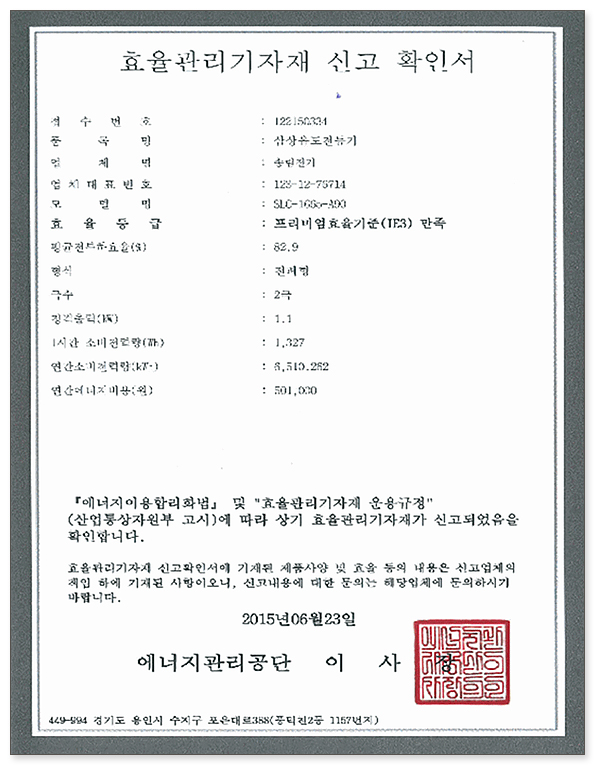

고효율 모터 인증서
|
