원에어 테크

온수&스팀 에어커튼

FAN 200mm TYPE

FS-SN2010, FS-SN2012
(FA-SF10A, FA-SF12A)

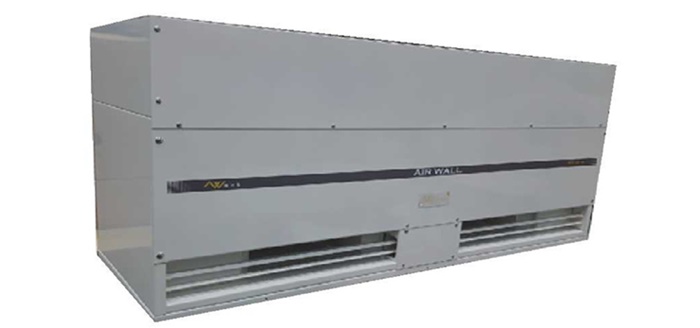

FS-200UH 형은 STEAM, 온/냉수를 사용할 수 있도록 제작되었으며, 차단높이 4m이상에 있는 대형백화점, 호텔, 빌딩, 공장 등에서 주로 사용하고 있는 제품이며, 매장에서는 천정 매립설치를 기본으로 하되, 미관이 수려하여 노출설치도 가능합니다.

제품의 특징

- 특수 산업형 최초의 고효율 모터 인증 제품
- FAN UNIT의 이중구조를 일체형으로 제작 고풍속 실현

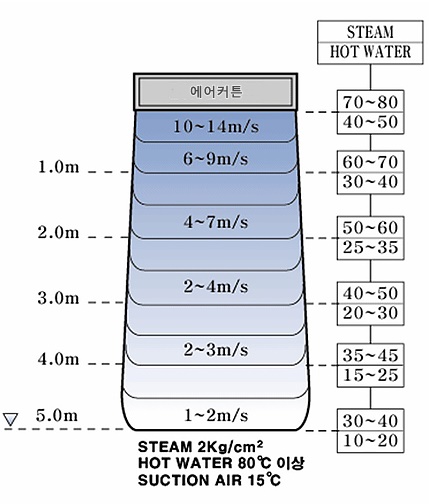

- 최적의 풍속 및 풍량, 좌우의 빈 토출 공간을 특수 설계로 인한 전면 풍속
- 에어커튼의 FAN을 STEEL 구조로 하여, 강도 및 수명이 길다.
- 특수 설계로 장비의 진동 및 소음을 최소화
- 밀폐형 모터로 모터 내부의 이물질에 의한 소손이 적다.

제어방식

Control panel type의 제어방식으로 중앙감시반 제어 및 도어 연동 제어에 의한, 도어open 유무의 확인이 용이하다.
리미트 type의 제어방식 : 간편한 제어 방식으로 도어의 Open/Close에 의한 On/Off 되는 방식

제품의 사양

구분	UH TYPE (HOT WATER or STEAM)
모델명	FS-2010UH (FA-SH10A)	FS-2012UH (FA-SH12A)
모터(W)	1.1kW	1.1kW
핀코일히터	YES	YES
사용전압(V/PH)	220V/380V/3PH	220V/380V/3PH
풍속(m/s)	24	24
풍량(CMM)	80	80

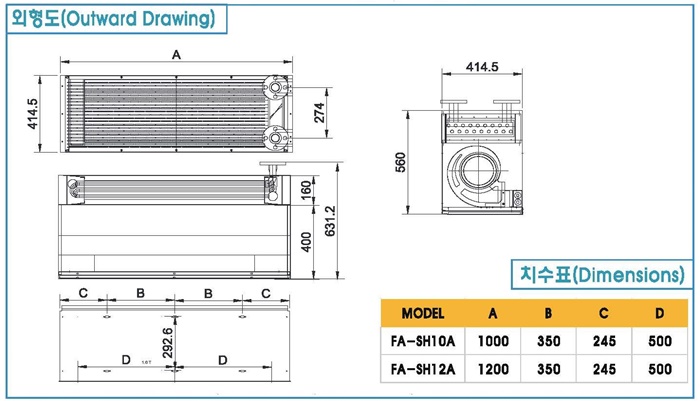

본체길이(mm)	1000	1200
소음(dB)	80	80
WEIGHT(kg)	95	102
온수 가열 능력(kcal/h)	20	25
온수 가열 능력(kcal/h)	온수 입구 수온(water temperature of hot water entrance) : 80℃이상
증기 가열 능력(kcal/h)	30,000	38,000
증기 가열 능력(kcal/h)	스팀압력(Steam pressure() : 2㎏/㎠

설치사례

스팀형 에어커튼
충주롯데주류 2공장
