전기히터형 외륜모터

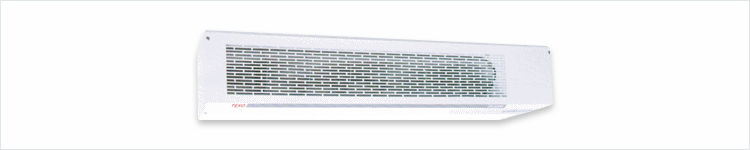

900 ~ 1200 TYPE




매장, 상가, 오피스텔용(저소음 히터형 에어커튼)
FS-TX2109EH, FS-TX2110EH, FS-TX2112EH

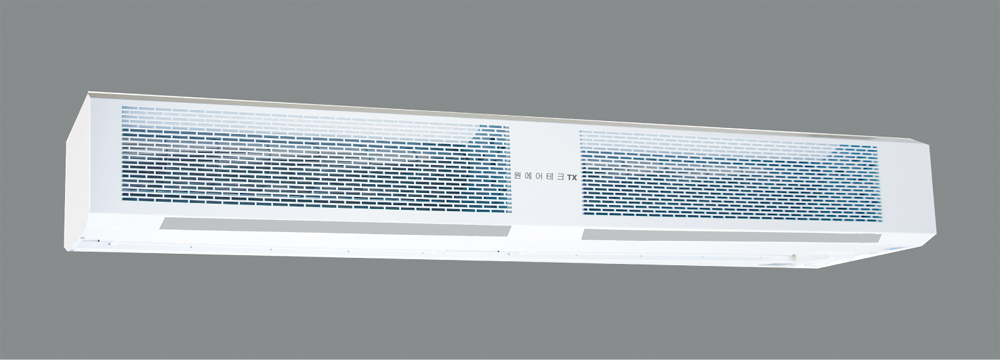

1500 ~ 2000 TYPE




매장, 상가, 오피스텔용(저소음 히터형 에어커튼)
FS-TX2115EH, FS-TX2118EH, FS-TX2120EH

- 실내 온도를 감지하여 풍속과 히터를 자동으로 조절하고, 출입문의 열림과 닫힘에 연동하는 자동기능과 리모컨 조작 겸용입니다.
- 중앙제어실에서 원격으로 에어커튼의 상태 감시와 ON/OFF 제어를 하고 비정상 작동시 경보신호가 중앙제어실에 전달되도록 자동 제어용 접점이 제공됩니다.
- 24시간 타이머 가동 설정시 365일 자동 운용을 할 수 있습니다.
- 다중 과열방지 센서와 마이컴 컨트롤 과열방지 시스템은 과열을 사전에 철저히 차단하여 안전을 확보합니다.

@ 상기 각각의 동작 사항은 추가 주문 사항입니다.(견적별도) @



리모콘


자석스위치


온도조절기





온풍형(Electric Heater)


- 차단높이 : 2.5m
- 설치장소 : 배화점, 대형마트, 관공서, 전시장 등
- 제품타입 : 마이컴 리미엄 스마트(전기 히터 온풍 겸용)
- 속도조절 : 단상 220V 강/약 2단(기본), 강/중/약 3단(선택)
- 히터용량 : 범위내 선택가능
- 히터조절 : 삼성 380V 강 1단(기본), 강/약 2단(선택)
- 조작방법 : 무선리모컨
※ 하절기에는 전기 히터를 끄고 일반형으로 사용합니다.
※ 옵션은 중앙 제어만 가능합니다.

- 특징 : 과열방지센서, 마이콤 컨트롤러 내장
- 수동조작(본체 스위치 및 리모컨 컨트롤러)
- (옵션1) 중앙제어(외부 접점 제공)
- (옵션2) 도어센서 연동시 팬 자동 컨트롤
- (옵션3) 실내온도 센서 적용시 히터 자동컨트롤
- 인입전기 : 3상 380V 4선식

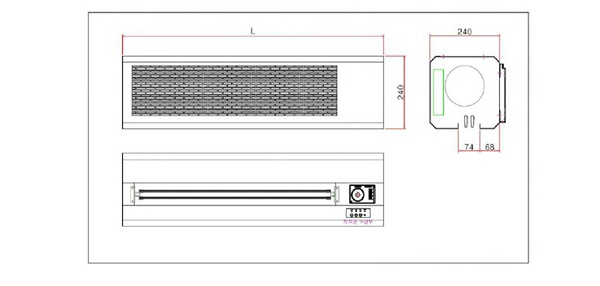

제품 도면


MODEL L (mm) H (mm) D (mm)
FS-TX2109EH 900 240 240
FS-TX2110EH 1000 240 240
FS-TX2112EH 1200 240 240
FS-TX2115EH 1500 240 240
FS-TX2118EH 1800 240 240
FS-TX2120EH 2000 240 240




에어커튼 사양표

L = 900mm ~ 1,200mm 제품사양

모델명

크기(H x D x L)
(mm)

MOTOR
(V)

소비전력
(W)
풍량
(CMM)
풍속
(m/s)
소음
(d/B)
히터
(KW)
무게
(kg)
FS-TX2109EH 240 x 240 x 900 단상 220V 65/105 48/53 7 ~ 9 48~53 8 15.5
FS-TX2110EH 240 x 240 x 1000 65/105 48/53 48~53 8 17.0
FS-TX2112EH 240 x 240 x 1200 65/105 48/53 48~53 8 25


L = 1,500mm ~ 2,000mm 제품사양

모델명

크기(H x D x L)
(mm)

MOTOR
(V)

소비전력
(W)
풍량
(CMM)
풍속
(m/s)
소음
(d/B)
히터
(KW)
무게
(kg)
FS-TX2115EH 240 x 240 x 1500 단상 220V 65/105 49/54 7 ~ 9 48~53 12 28
FS-TX2118EH 240 x 240 x 1800 130/210 50/55 50~55 16 34
FS-TX2120EH 240 x 240 x 2000 130/210 50/55 50~55 16 37.5




설치사례
