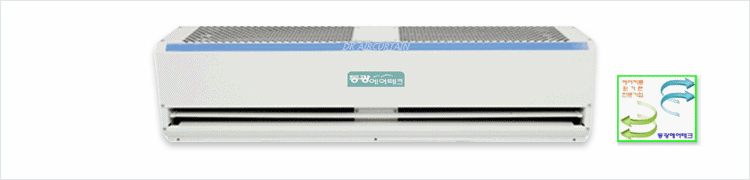

전기히터형 양축모터


하부 토출 봉 히터 Type (Standard)

Steel 재질의 Close Fan 전면 흡입형




상가 및 식당, 오피스텔 입구 등등 냉기의 유입이 작은 곳
(전기 히터 내장형 에어커튼)
FS-1209EH, FS-1210EH, FS-1212EH
(FA-H09A, FA-H10A, FA-H12A)

차단 높이 : 2.0m ~ 2.3m
속도 조절 : 강/약 2단
제품의 외형은 제조사의 상황에 따라 변경 될 수 있습니다.
조작 방법 : 리모컨 & 버튼 방식
콘트롤 판넬 제어 방식(자동제어 접점 제공)




제품의 특징

- 전면 및 상부 Bolt 해체 후 분리가 용이하며 사후 관리 및 청소가 편리하다.
- 외형을 직각으로 설계하여 외관이 수려하다.
- 최적의 풍속 및 풍량
- 에어커튼의 FAN을 알루미늄 재질로 사용하여, 반영구적 사용이 가능하다.
- 초절전 방식의 채택으로 장시간 사용시 전력소모가 적어 에너지 절감의 효과
- 제품의 경량화로 이동 및 설치가 간편하다.
- 리모컨 방식 및 원터치 버튼 방식을 채택하여 사용이 편리하다.
- 콘트롤 판넬방식의 제작이 가능 하요, 중앙 감시반 제어시 자동제어 접점을 제공 하여 관리가 용이하다.
- 주문 제작시 히터 용량의 증설이 가능하다.




제어방식

Control panel type의 제어방식으로 중앙감시반 제어 및 도어 연동 제어에 의한, 에어커튼의 가동 유무의 확인이 용이하다.
리모콘 type의 제어방식 / 현장에서의 제어방식

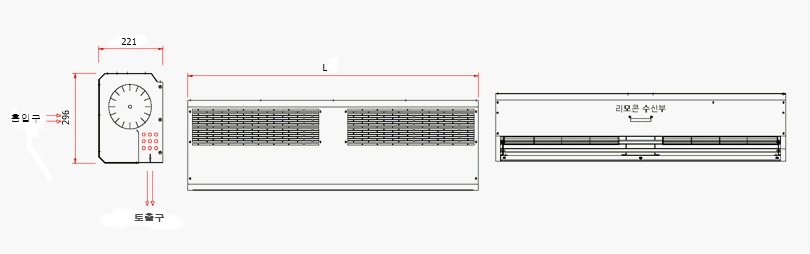

제품 외형도



SIZE L (mm) H (mm) D (mm)
09 900 296 221
10 1000 296 221
12 1200 296 221




제품의 사양

60Hz Model

모델명

크기(HxDxL)

속도 사용전압
히터(V)
소비전력
모터(W)
소비전력
히터(KW)
소비전류
(A)
풍속
(m/s)
풍량
(cmm)
소음
(d/B)
무게
(Kg/중)
FS-1209EH

(FA-H09A)

296x221x900 삼상
380V
125 6 9.4 7~14 33 57 14.0
FS-1210EH

(FA-H10A)

296x221x1000 150 7 10.9 7~14 37 57 15.0
FS-1212EH

(FA-H12A)

296x221x1200 165 9 13.9 7~14 44 58 16.0
모터의 사용 전압은 단상 220V 동일 사양임.



제품 설치시


리모콘 타입 설치
MAIN 분전반(4P 누전차단기 사용)에서 에어커튼 설치 위치에 3상4선 380V 전원이 필요.
리모콘 타입의 히터형 제품은 히터의 예열 시간 때문에 도어와의 연동 제어 가능하지 않음.


CONTROL PANEL 타입 설치
MAIN 분전반(4P 일반차단기 사용)에서 에어커튼 설치 PANEL 위치에 3상4선 380V 전원이 필요.
CONTROL PANEL에서 에어커튼까지의 2차 배관 및 배선.
MOTOR용 전원 : F-CV 2.5sq-3C
HEATER용 전원 : F-CV 4sq-3C / GV 4sq-1C
과열방지용 센서전원 : F-CV 1.5sq-1C
※ 상기 전원선은 현장 여건에 따라 다를수 있습니다.
PANEL 구성품 : MCCB, MAGNET, EOCR, CONTROL RELAY 등등




설치사례


중구 소공로 한화생명 빌딩
(전기히터 내장형)


홍천 대명리조트 컨트리클럽 방풍실-1
return 그릴 취부사진


고대 구로병원 건강검진센터
(전기히터 내장형)



고대 구로병원 매입형
(전기히터 내장형)


수원 고색동 공장 출입문
return 그릴 취부사진
