수직형 에어커튼


수직형 에어커튼 (주문형) Type

SUS 304 재질의 전면 상부 흡입형



출입문의 높이와 상관없이 상하의 토출 풍속을 20m/s 유지하며, 중앙의 도달풍속을 10m/s를 유지하여
냉기의 유출을 방지하는 탁월한 효과를 보이는 신개념 에어커튼 입니다.



식품공장, 냉동창고,등등 외기와의 차단 효과 및 미관의 수려함을 요하는 곳에 설치.




차단 거리 : 문 폭의 거리에 따라 다양한 풍속의 장비를 선정 할 수 있다.
속도 조절 : 단상 장비 : 강/약 2단 선택 가능
속도 조절 : 삼상 장비 : 단속도 제어 (2단 선택시 인버터 제어 가능)
조작 방법 : 리미트 및 출입문 연동제어

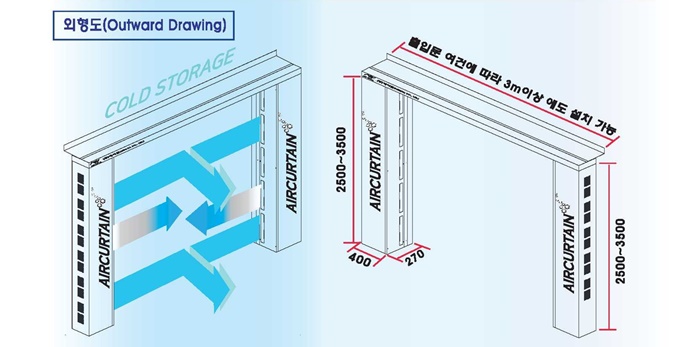

수직형 에어커튼은

출입문 상부에 설치 하여 하부 토출 하는 에어커튼의 단점을 보완한 제품으로써 상부 및 하부에 같은 풍속, 풍량을 수평 분사 함으로써 고품량, 고풍속을 실현하여 실내 냉기의 외부 유출 및 외기의 실내 유입 차단효과가 탁월하며, 그로인한 에너지 절감을 극대화한 제품이다.




제품의 특징

- 출입문 상하의 구분 없이 수평분사로 냉기 및 외기 유입 차단의 극대화.
- 매연, 먼지,냄새등의 오염된 공기를 차단시켜 퀘적한 환경 조건 조성.
- 파리,모기,나방등의 해충의 침입을 차단, 위생적으로 안전한 생산 현장과 저장 환경 조성.
- 시로코 팬을 적용 하여 풍속 및 풍량은 최대한 소음은 최소화한 제품.
- 몸체 일체형의 모터를 사용 진동은 낮추고 장시간 수명이 보장 된다.
- 사용 용도에 따라 좌우의 속도 조절 및 운전 여부를 나눌수 있다 (주문사양)
- 제품의 경량화로 이동 및 설치가 간편하다.
- 전면(토출부) 흡입의 방식으로 전면의 외관이 수려하다.




제어방식

Control panel type의 제어방식으로 중앙감시반 제어 및 도어 연동 제어에 의한, 도어open 유무의 확인이 용이하다.
리미트 type의 제어방식 : 간편한 제어 방식으로 도어의 Open/Close에 의한 On/Off 되는 방식




제품의 사양

60Hz Model

모델명

크기(HxDxL)

Motor
Impeller
사용전압
(V)
소비전력
(Kw)
소비전류
(A)
풍속
(m/s)
풍량
(CMM)
소음
(d/B)
무게
(Kg/중)
FS-V250

(FA-V25AT)

400 x 270 x 2500

4 극 단상220V

2.8 12.6 22 280 65 -
FS-V300

(FA-V30AT)

400 x 270 x 3000

4 극 단상220V

3.6 15.7 22 372 65 -
FS-V350

(FA-V35AT)

400 x 270 x 3500

4 극 단상220V

4.2 18.8 22 446 65 -
FS-V400

(FA-V40AT)

400 x 270 x 4000

4 극 단상220V

4.8 21.9 22 520 65 -




설치사례


수직형 에어커튼 벽부 매입형-1
(산업형 에어커튼)
진천 계란 공장


수직형 에어커튼 벽부 매입형-2
(산업형 에어커튼)
진천 계란 공장


수직형 에어커튼 벽부 매입형-3
(산업형 에어커튼)
진천 계란 공장



수직형 에어커튼 현장맞춤 노출형-1
(산업형 에어커튼)
제주 도니축산유통센터


수직형 에어커튼 현장맞춤 노출형-2
(산업형 에어커튼)
제주 도니축산유통센터


수직형 에어커튼 현장맞춤 노출형-3
(산업형 에어커튼)
제주 도니축산유통센터
