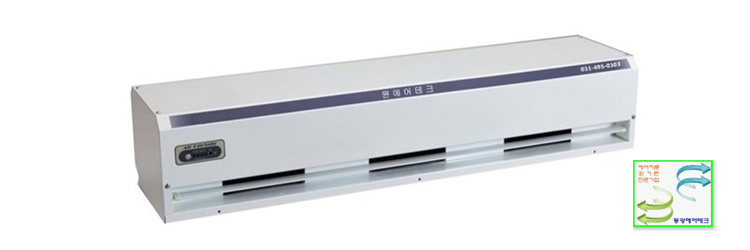

일반형 에어커튼


일반형 Type (Standard)

Steel 재질의 상부 흡입형




매장, 상가, 오피스텔용(저소음 일반형 에어커튼)
FS-1209D, FS-1210D, FS-1212D, FS-1215D
(FA-P09A, FA-P10A,FA-P12A,FA-P15A)

차단 높이 : 2.0m ~ 2.5m
속도 조절 : 강/중/약 3단
조작 방법 : 리모컨 및 출입문 연동제어

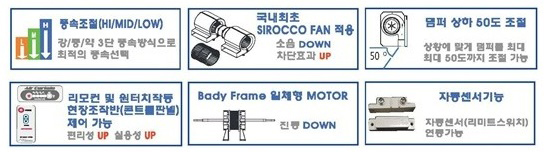

제품의 특징

- 전면 및 상부 Bolt 헤체 후 분리가 용이하여 사후 관리 및 청소가 편리하다.
- 외형을 직각으로 설계하여 외관이 수려하다.
- FAN UNIT의 저소음 실현(SIROCCO TYPE)
- 최적의 풍속 및 풍량
- 에어커튼의 FAN을 ABS 재질로 사용하여, 반영구적 사용이 가능하다.
- 초절전 방식의 채택으로 장시간 사용시 전력소모가 적어 에너지 절감의 효과
- 제품의 경량화로 이동 및 설치가 간편하다.
- 리모컨 방식 및 원터치 버튼 방식을 채택하여 사용이 편리하다.
- 후면 (상부) 흡입의 방식으로 전면의 외관이 수려하다.




제어방식

Control panel type의 제어방식으로 중앙감시반 제어 및 도어 연동 제어에 의한, 도어open 유무의 확인이 용이하다.
리미트 type의 제어방식 : 간편한 제어 방식으로 도어의 Open/Close에 의한 On/Off 되는 방식

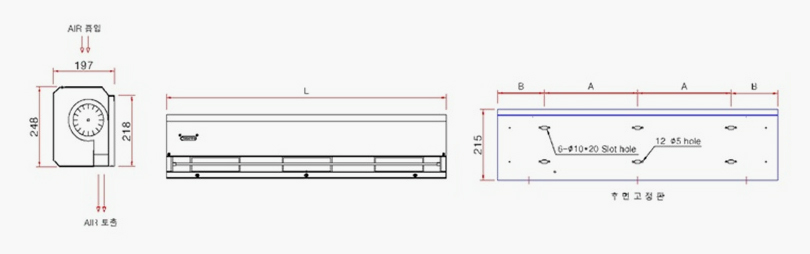

제품 외형도



SIZE L (mm) A (mm) B (mm)
09 900 300 150
10 1000 350 150
12 1200 350 250
15 1500 500 250




제품의 사양

50Hz Model

모델명

크기(HxDxL)

Motor
Impeller
속도 사용전압
(V)
소비전력
(W)
소비전류
(A)
풍속
(m/s)
풍량
(CMM)
소음
(d/B)
무게
(Kg/중)
FS-1209D

(FA-P09A)

248x197x900 단상4극
ABS
IMPELLER
단상
220V
355 1.5 20 38 61 10.5
290 1.3 17 32 58
261 1.2 14 29 53
FS-1210D

(FA-P10A)

248x197x1000 355 1.5 20 38 61 11.0
290 1.3 17 32 58
261 1.3 14 29 53
FS-1212D

(FA-P12A)

248x197x1200 435 2.3 20 39 62 13.0
365 1.9 17 36 60
330 1.6 14 32 54
FS-1215D

(FA-P15A)

248x197x1500 590 2.8 20 43 62 16.0
520 2.5 17 39 60
485 2.3 14 36 54


60Hz Model

모델명

크기(HxDxL)

Motor
Impeller
속도 사용전압
(V)
소비전력
(W)
소비전류
(A)
풍속
(m/s)
풍량
(CMM)
소음
(d/B)
무게
(Kg/중)
FS-1209D

(FA-P09A)

248x197x900 단상4극
ABS
IMPELLER
단상
220V

352

1.6

20

43

61

10.5

284

1.4

17

36

58

254

1.3

15

33

53

FS-1210D

(FA-P10A)

248x197x1000

352

1.6

20

43

61

11.0

284

1.4

17

36

58

254

1.3

15

33

53

FS-1212D

(FA-P12A)

248x197x1200

460

2.7

20

54

62

13.0

362

1.9

18

44

60

322

1.5

16

36

54

FS-1215D

(FA-P15A)

248x197x1500

650

3.1

20

64

62

16.0

585

2.7

18

54

60

505

2.5

16

36

54





설치사례
