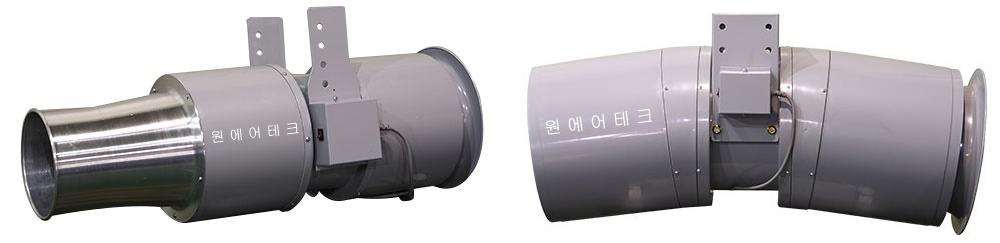

무덕트 원형팬


무덕트 원형 FAN


DKTS-150,DKTS-180,DKTS-240,DKTS-350,DKTS-380
(AJF-S150,AJF-S180,AJF-S240,AJF-S350,AJF-S380)


MODEL 특징

- FAN 단가가 저렴하며, 경제적인 환기
- 습기, 미세먼지, 분진, 가스 등 내부 또는 현장의 가설용으로도 용이하다.
- ABS 제질로 습기가 많은 현장에서도 부식이 되지 않으며, 반 영구적이다.
- ABS 제질로 작은 충격에 의한 외형의 변형이 적다. (단 , 파손의 위험)
- 제풍속 풍량의 다 제품으로 현장 여건에에 따라 제품 선정
- 팬 점검용 개별 운전 수위치 부착
- 팬 동작 표시등 부착 및 과부하 방지용 휴즈 내장
- 각 종 부하 ( CO2 센서, 온도, 습도 센서 등 )의 수신에의한 자동 운전 기능(판넬 제어 방식)
- 정회전의 AC MOTOR와 회전수 조절이 가능한 BLDC 모터로 제작 가능 (MOTOR 주문사양)


제품의 사용 용도

일반 지하 주차장, 주상복합 주차장, 가설현장, 결로 방지용 환기, 대형 공간 환기 시설 등등


MODEL DATA

모델명

노즐구경
(mm)

풍 량
(CMH)
상(Phase) 전 압
(V)
주파수
(Hz)
회전수
(rpm)
소비전류
(A)
소비전력
(W)
소음
(d/B)
중량
(Kg)
DKTS-150

(AJF-150)

180 1,500
단상 220 60 3,200 0.72 160 62 16
DKTS-180

(AJF-180)

180 1,800
단상 220 60 3,200 0.79 175 62 16
DKTS-240

(AJF-240)

240 2,500
단상 220 60 3,200 1.1 230 65 25
DKTS-350

(AJF-350)

300 3,500
단상 220 60 3,200 1.7 365 71 28
DKTS-380

(AJF-380)

300 3,800
단상 220 60 3,200 2.0 440 72 32


제품 제원표

모델명 흡입구
¢I
토출구
¢O
A
(mm))
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
L
(mm)
DKTS-150
(AJF-S150)
225 170 270 130 270 325 382-487 290 253 995
DKTS-180
(AJF-S180)
225 180 250 160 250 320 382-487 253 253 1,200
DKTS-240
(AJF-S240)
301 230 416 150 416 300 455 301 253 1,322
DKTS-350
(AJF-S350)
408 300 454 175 454 300 530 440 301 1,429
DKTS-380
(AJF-S380)
408 300 454 200 454 300 530 440 301 1,454

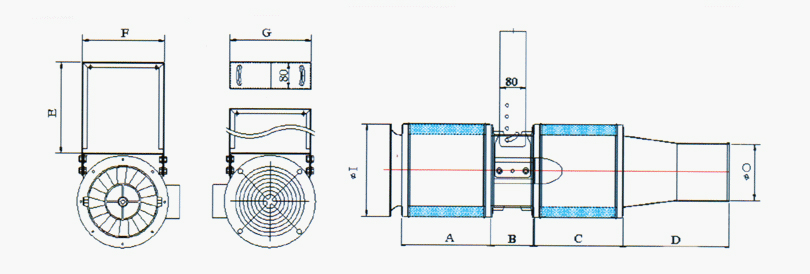

제품 도면

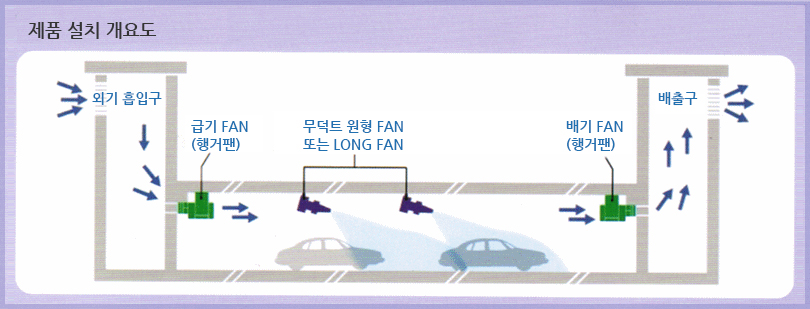

설치 개요

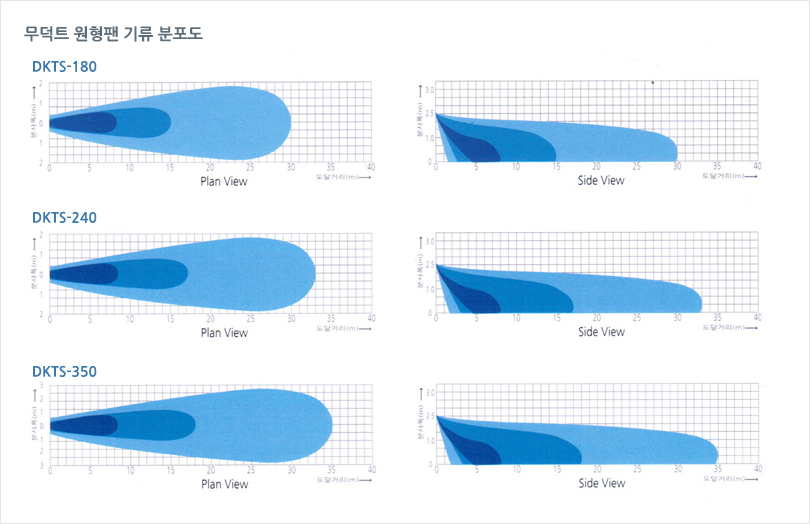

MODEL별 분포도


* 상기 분포도는 사람이 느낄 수 없는 기류의 이동 거리도 포함 되어 있음


설치사례


충북 물류센터 내 설치
( 무덕트 원형팬 1,800cmh )


경북도청 신도시 우방아이유 아파트
( 무덕트 원형팬 1,800cmh )


경북도청 신도시 우방아이유 아파트
( 무덕트 원형팬 1,800cmh )
